樹莓派5寸顯示屏C款1024*600分辯率IPS高清HDMI接口電容觸摸
產品介紹
● 5寸標準顯示器，采用IPS全視角面板
● 物理分辨率1024×600點陣，顯示效果細膩
● HD輸入帶縮放功能支持更高分辨率(最高支持1920X1080輸入)
● 帶電容觸摸屏，支持5點觸摸控制，USB觸摸，免驅
● 支持USB調光功能，配套上位機軟件實現在線調光；
● 支持FPC軟排線拓展輸入信號(方便內嵌式安裝);
● 自帶OSD菜單調節功能(可調節對比度/亮度/開關機等)
● 兼容Raspberry Pi、BB Black、Banana Pi等主流mini PC
● 作為Raspberry Pi顯示器使用時，支持Raspbian、Ubuntu、WIN10 IOT等系統，多點觸控，免驅
● 作為計算機顯示器使用時，支持Windows 7/ 8/ 8 .1/ 10/11系統，五點觸控，USB免驅
● 支持微軟索尼PS4、XBOx360和任天堂等常用游戲主機
● 本產品通過CE、RoHS認證
產品參數
尺寸: 5.0(inch)
分辨率: 1024×600(dots)
顯示屏材質：IPS Full View
觸摸: 5點電容觸摸
外形尺寸: 121.11*95.24(mm)
顯示區域: 108.00*64.80(mm)
包裝尺寸: 153*135*51 (mm)
重量(含包裝): 259(g)
功耗: 2.3W

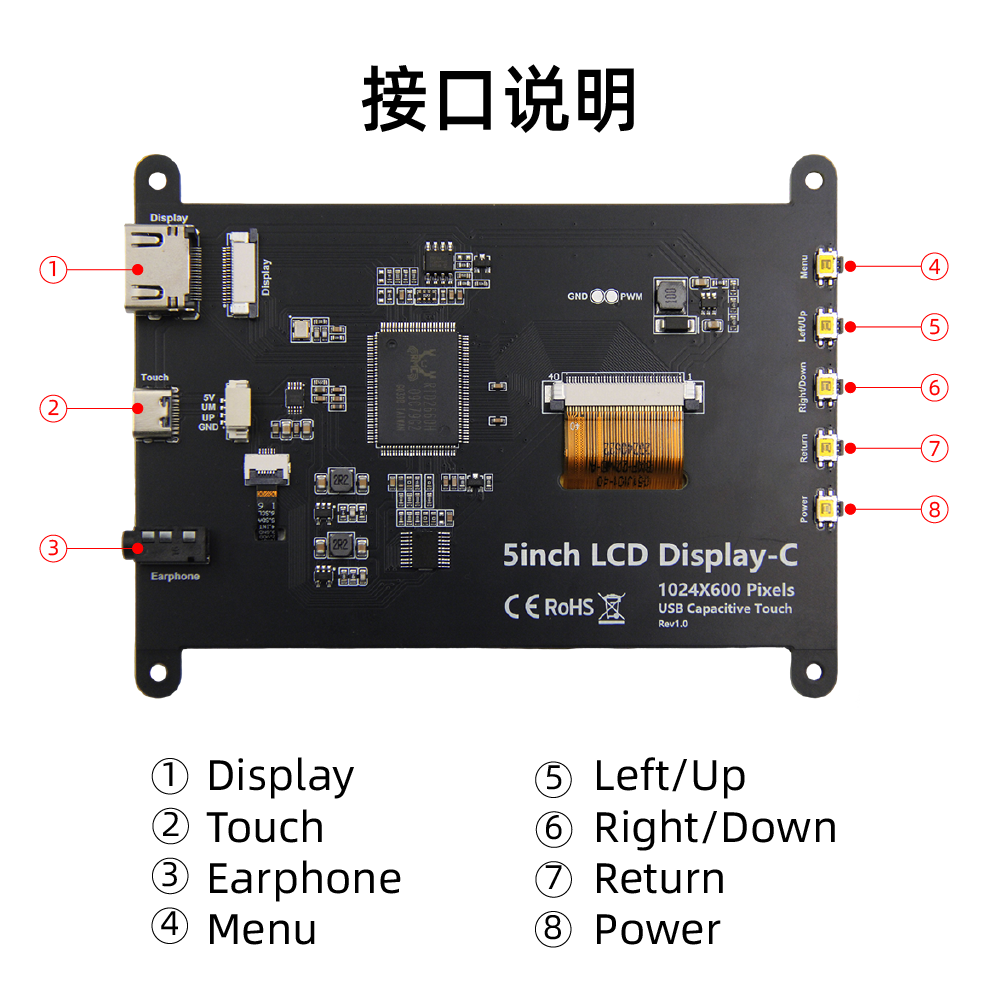

硬件說明
① Display: HDMI 接口, 用于連接主板和 LCD 顯示屏進行HDMI傳輸
② Touch: USB 觸摸/供電接口, 用于供電和觸摸輸出，兩者功能一致，只接任意一個即可
③ Earphone: 3.5mm音頻輸出接口
④ Menu: 顯示OSD設置菜單 / 選擇鍵
⑤ Left/Up: 方向鍵 （背光快捷調節鍵）
⑥ Right/Down: 方向鍵 （背光快捷調節鍵）
⑦ Return: 設置顯示菜單時，返回上一級
⑧ Power: 打開或關閉LCD顯示，以降低功耗
20Pin-0.5mm-FPC 擴展HDMI輸入接口定義
| 1 | NC | 懸空 |
| 2 | RX0_N | 數據傳輸引腳， 用于傳輸 0 通道的差分數據信號 |
| 3 | GND | 接地引腳 |
| 4 | RX0_P | 數據傳輸引腳， 用于傳輸 0 通道的差分數據信號 |
| 5 | RX1_N | 數據傳輸引腳， 用于傳輸 1 通道的差分數據信號 |
| 6 | GND | 接地引腳 |
| 7 | RX1_P | 數據傳輸引腳， 用于傳輸 1 通道的差分數據信號 |
| 8 | RX2_N | 數據傳輸引腳， 用于傳輸 2 通道的差分數據信號 |
| 9 | GND | 接地引腳 |
| 10 | RX2_P | 數據傳輸引腳， 用于傳輸 2 通道的差分數據信號 |
| 11 | RXC_P | 時鐘傳輸引腳， 用于傳輸差分時鐘信號 |
| 12 | GND | 接地引腳 |
| 13 | RXC_N | 時鐘傳輸引腳， 用于傳輸差分時鐘信號 |
| 14 | NC | 懸空 |
| 15 | NC | 懸空 |
| 16 | HDMI SCL | IIC 時鐘線， 它為數據傳輸提供時鐘信號 |
| 17 | HDMI SDA | IIC 數據線， 用于實際的數據傳輸 |
| 18 | GND | 接地引腳 |
| 19 | HDMI 5V | 電源引腳， 提供 5V 電源 |
| 20 | HDMI HPD0 | 是 HDMI 接口里的熱插拔檢測信號引 |
4Pin-1.25mm 擴展觸摸輸入接口定義
| 引腳 | 標識 | 功能說明 |
| 1 | 5V | 電源引腳， 提供 5V 電源 |
| 2 | D+ | 數據傳輸引腳， 用于傳輸差分數據信號 |
| 3 | D- | 數據傳輸引腳， 用于傳輸差分數據信號 |
| 4 | GND | 接地引腳 |
| 生產廠家 | 潤中 |
| 產品型號 | MTR05003HC |
| 分辨率 | 1024*600 |
| 視頻輸入接口 | HDMI |
| 顯示與背景色 | 黑色 |
| 屏幕尺寸 | 5寸 |
| 顯示類型 | IPS |
| 外形尺寸 | 121.11*95.24mm |
| 視域 | 108.00*64.80mm |
| 可選配觸摸屏 | 5點電容觸摸 |
| 工作溫度 | -20℃~70℃ |
| 儲藏溫度 | -30℃~80℃ |
-
