5寸ESP32 S3開發板WIFI藍牙800*480 TFT顯示屏RTP電阻觸摸屏
產品介紹
自帶ESP32-S3，性能強大，開發方便，開發資源充足
5寸彩屏，800x480分辨率，顯示色彩豐富（RGB565）
接口豐富，方便連接各種外設（SPI、UART等外設）
自帶電阻觸摸屏，方便人機交互
標準的TYPE-C接口，方便程序下載和供電
自帶micro TF卡槽，方便擴展存儲
自帶音頻接口，可接喇叭播放音樂
提供豐富的示例程序，方便學習
提供底層驅動技術支持
產品參數
ESP32主控參數
| 名稱 | 參數 |
|---|---|
| 模組 | ESP32-S3 |
| CPU | Xtensa LX7 32 位雙核處理器 |
| 主頻 | 240MHz（最大） |
| 存儲 | 384 KB ROM + 512KB SRAM +16 KB RTC SRAM + 8M 內置OPI PSRAM + 16M 外接QSPI Flash （N16R8） |
| WIFI | 2.4GHz、802.11b/g/n 模式 |
| 藍牙 | 藍牙V5.0 BR/EDR和藍牙LE標準 |
| 工作電壓 | 3.0~3.6(V) |
液晶屏參數
| 名稱 | 參數 |
|---|---|
| 屏幕尺寸 | 5inch |
| 屏幕類型 | TN |
| 分辨率 | 800xRGBx480(pixels) |
| 有效顯示區 | 108.00(W)x64.80(H) |
| 顏色數目 | 65K(RGB565) |
| 驅動IC | ST7282 |
| 顯示接口 | RGB565-16Bit |
| 像素尺寸 | 0.153(H)x0.153(mm) |
| 可視角度 | 6 O ’ CLOCK |
| 背光亮度(典型值) | 450cd/m2 |
| 背光燈類型 | White LED |
| 工作溫度 | -20~60(℃) |
| 存儲溫度 | -30~70(℃) |
其他參數
| 名稱 | 參數 |
|---|---|
| SKU | MTR050SR-ESP32-S3 |
| 有效區尺寸 | 5 inch |
| 供電電壓 | 5.0V |
| 供電接口 | USB(Type-C) |
| 整機電流(典型值) | 250mA |
| 背光亮度(實際值) | 450cd/m2 |
| 整機功耗(典型值) | 1.25W |
| 觸摸屏類型 | 電阻觸摸屏 |
| 分辨率 | 800x480(pixels) |
| 驅動IC | XPT2046 |
| 觸摸通信接口 | SPI |
| 液晶屏外形尺寸 | 120.7(W)x75.9(H)x4.2(D)(不包含排線和背膠) |
| 觸摸屏外形尺寸 | 117.5(W)x70.2(H)(不包含排線和背膠) |
| 模塊外形尺寸 | 137(W)x84(H)x13.95(D) |
| 工作溫度 | -20~60(℃) |
| 存儲溫度 | -30~70(℃) |
| 重量（包含包裝） | 電阻款: 197 g |

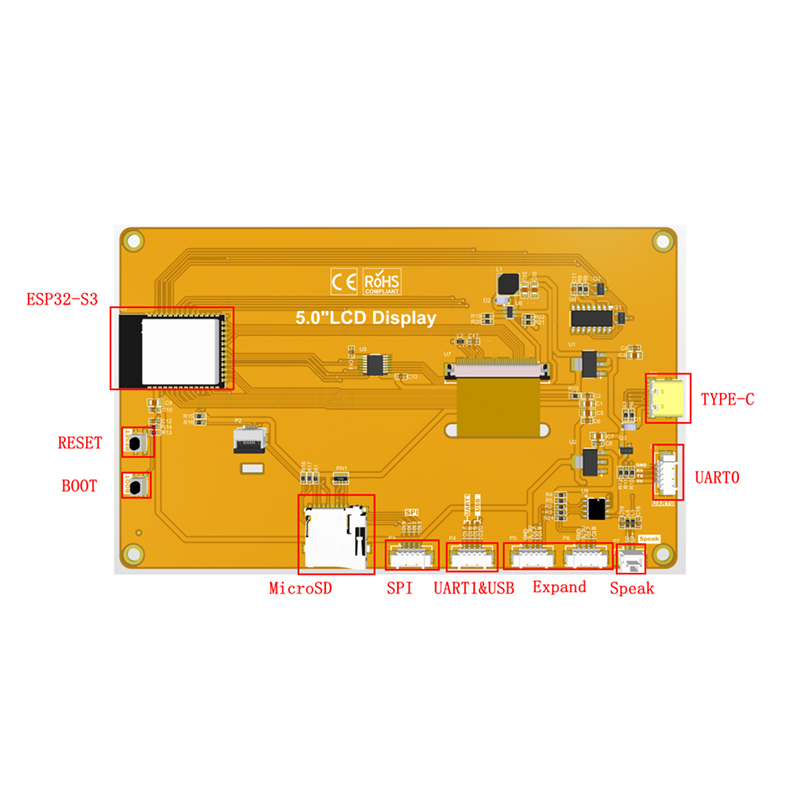

接口定義
接口功能說明
| 接口 | 功能說明 |
|---|---|
| ① ESP32-S3 | 顯示模塊主控，控制板載外設和外接外設。 |
| ② MicroSD卡槽 | 插入Micro SD卡，用來擴展存儲空間，例如存放字庫、圖片、音頻文件等大數據內容。 |
| ③ 串口 | 1.25mm 4P座子。可用于串口調試、下載以及通信。 |
| ④ BOOT按鍵 | 用于進入下載模式或者按鍵測試。 按住此按鍵上電，然后松開可進入下載模式， 或者上電后，按住此按鍵，再按RESET鍵， 松開RESET鍵后，再松開此按鍵，也可以進下載模式。 不需要進入下載模式時，此按鍵可做普通按鍵使用。 |
| ⑤ TYPE-C接口 | 用于模塊供電和下載程序。此接口和模塊上的一鍵下載電路相連， 可實現自動進入下載模式（無需按BOOT鍵）。 |
| ⑥ RESET按鍵 | 用于ESP32主控以及LCD復位，按下后電平復位。 |
| ⑦ 擴展輸入引腳 | 1.25mm 4P座子。引出GPIO17/18引腳 |
| ⑧ UART1與USB接口 | 1.25mm 4P座子。引出GPIO17、GPIO18、GPIO19、GPIO20四個空閑引腳，GPIO17、GPIO18可用于UART1，GPIO19、GPIO20可用于USB協議。 |
| ⑨ SPI外設接口 | 1.25mm 4P座子。用于外接SPI通信設備，此SPI接口跟SD卡共用。可做普通IO使用。 |
| ⑩ Speak喇叭接口 | 1.25mm 2P座子，可用于連接喇叭播放音頻。 |
ESP32引腳分配
| 板載設備 | ESP32連接引腳 | 板載設備引腳說明 |
|---|---|---|
| 液晶屏 | IO40 | 液晶屏片選控制信號，低電平有效 |
| IO46 | 數據使能控制引腳 | |
| IO41 | 垂直同步信號控制引腳 | |
| IO39 | 水平同步信號控制引腳 | |
| IO42 | 像素時鐘控制引腳 | |
| IO42/48/47/21/14 | 5位RED數據引腳 | |
| IO5/6/7/15/16/4 | 6位GREEN數據引腳 | |
| IO8/3/46/9/1 | 5位BLUE數據引腳 | |
| 電阻觸摸屏 | IO12 | 電阻屏SPI總線時鐘控制引腳 |
| IO13 | 電阻屏SPI總線數據寫入控制引腳 | |
| IO11 | 電阻屏SPI總線數據讀取控制引腳 | |
| IO38 | 電阻屏SPI總線片選控制引腳 | |
| IO18 | 電阻屏SPI總線中斷控制引腳 | |
| MicroSD 卡 | IO10 | SD卡SPI總線片選控制引腳 |
| IO11 | SD卡SPI總線數據讀取控制引腳 | |
| IO13 | SD卡SPI總線數據寫入控制引腳 | |
| IO12 | SD卡SPI總線時鐘控制引腳 | |
| 按鍵 | IO0 | 下載模式選擇按鍵（按住該按鍵上電，然后松開就會進入下載模式） |
| EN | ESP32-S3復位按鍵，低電平復位（和液晶屏復位共用） | |
| 串口 | RXD0(IO43) | ESP32-S3串口接收信號（如果不使用串口，可做普通IO使用） |
| TXD0(IO44) | ESP32-S3串口發送信號（如果不使用串口，可做普通IO使用） | |
| SPI接口 | IO19 | SPI總線片選控制引腳，當不使用USB信號功能時，可當普通IO口使用 |
| IO11 | SPI總線數據讀取控制引腳，當不使用SD卡功能時，可當普通IO口使用 | |
| IO13 | SPI總線數據寫入控制引腳，當不使用SD卡功能時，可當普通IO口使用 | |
| IO12 | SPI總線時鐘控制引腳，當不使用SD卡功能時，可當普通IO口使用 | |
| 擴展接口 | IO18 | 當不使用觸摸、音頻和SD卡功能時，可當普通IO口使用 |
| IO17 | 當不使用音頻和SD卡功能時，可當普通IO口使用 | |
| USB | IO19 | USB總線差分信號數據線負極 |
| IO20 | USB總線差分信號數據線正極 | |
| UART1 | IO17 | ESP32-S3串口1發送信號引腳 |
| IO18 | ESP32-S3串口1接收信號引腳 | |
| Speak音頻播放接口 | IO18 | I2S左右聲道時鐘引腳 |
| IO17 | I2S音頻數據傳輸引腳 | |
| IO0 | I2S位時鐘引腳 |
| 生產廠家 | 潤中 |
| 產品型號 | MTR050SR-ESP32-S3 |
| 分辨率 | 800*480 |
| 接口 | RGB565-16Bit |
| IC或兼睿IC | ST7282 |
| 顯示與背景色 | 黑色 |
| 屏幕尺寸 | 5寸 |
| 連接方式 | SPI |
| 外形尺寸 | 120.7(W)x75.9(H)x4.2(D)(mm) |
| 視域 | 108.00(W)x64.80(H)(mm) |
| 點間距 | 0.153(H)x0.153(mm) |
| CPU | Xtensa LX7 32 位雙核處理器 |
| 主頻 | 240MHz（最大） |
| 存儲 | 384 KB ROM + 512KB SRAM +16 KB RTC SRAM + 8M 內置OPI PSRAM + 16M 外接QSPI Flash （N16R8） |
| WIFI | 2.4GHz、802.11b/g/n模式 |
| 藍牙 | 藍牙V5.0 BR/EDR和藍牙LE標準 |
| 工作電壓 | 3.0~3.6(V) |
| 觸摸屏類型 | 電阻觸摸屏 |
| 工作溫度 | -20~60(℃) |
| 儲藏溫度 | -30~70(℃) |
-
